强劲,稳定:
控制电路和电源电路

强劲、稳定——

这两个形容词完美描述了来自博世力士乐的控制电路和电源电路。并因此确保了投资的安全性,它为工业应用环境而专门开发,系统箱和紧凑型系统完全符合IP54防护级别。这两类部件有确立了全新的技术标准。多种型号的控制电路可集成符合IEC61131-5规范的逻辑店里(PLC),为自动化提供了更多的选择:能够自由编程的周边功能和拧紧作业。

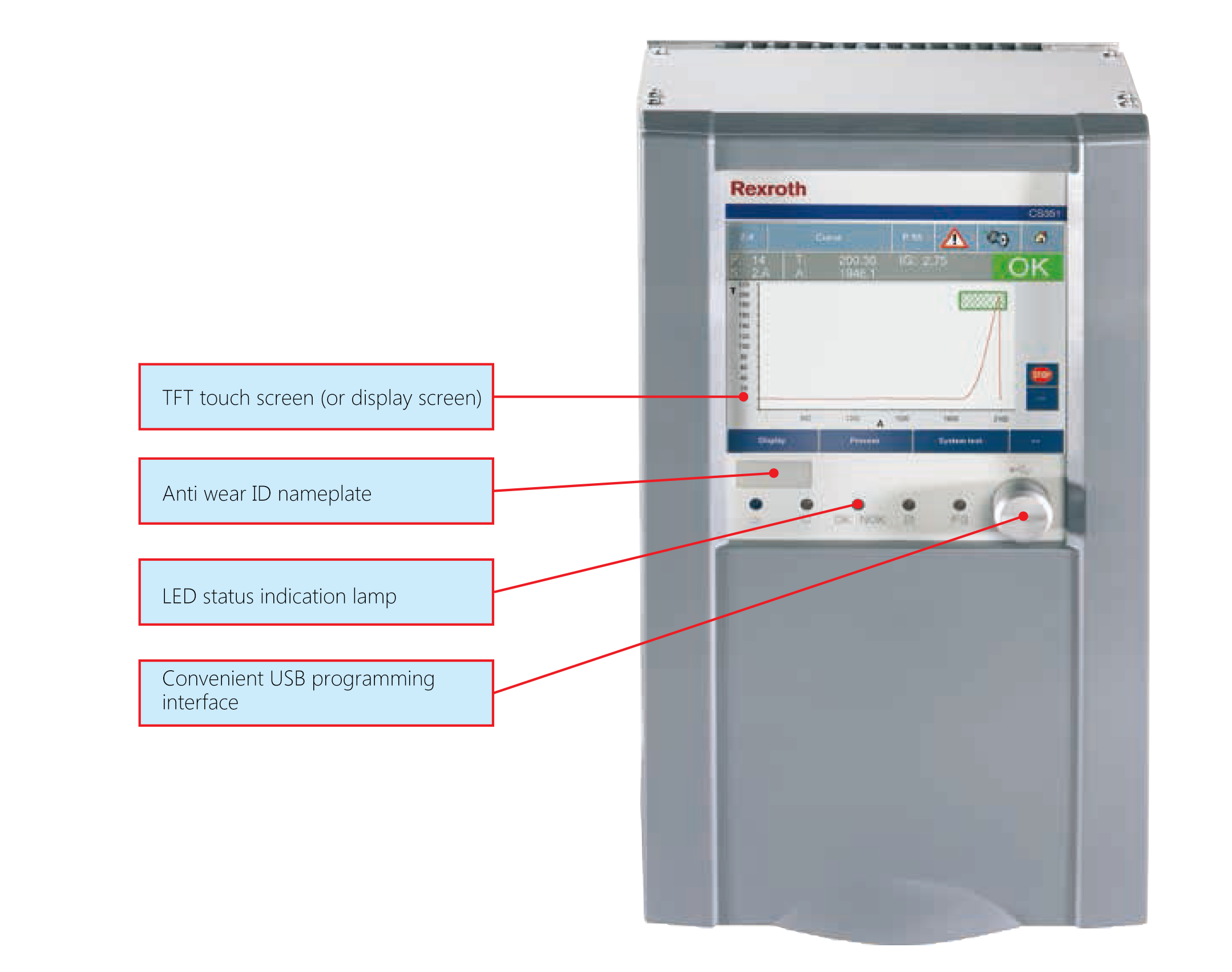

CS351紧凑型系统
CS351紧凑型系统

无论接口还是操作和显示单元,这些都被安排在了一个用户友好、时尚且可靠的设计中。CS351简介的结构使得操作直观,无需任何复杂的配置。比电脑迷你机箱还小的外壳完全符合IP54防护级别。它紧凑的内部将全新的高性能350控制器与电源电路和基于以太网的总线系统整合在了一起。

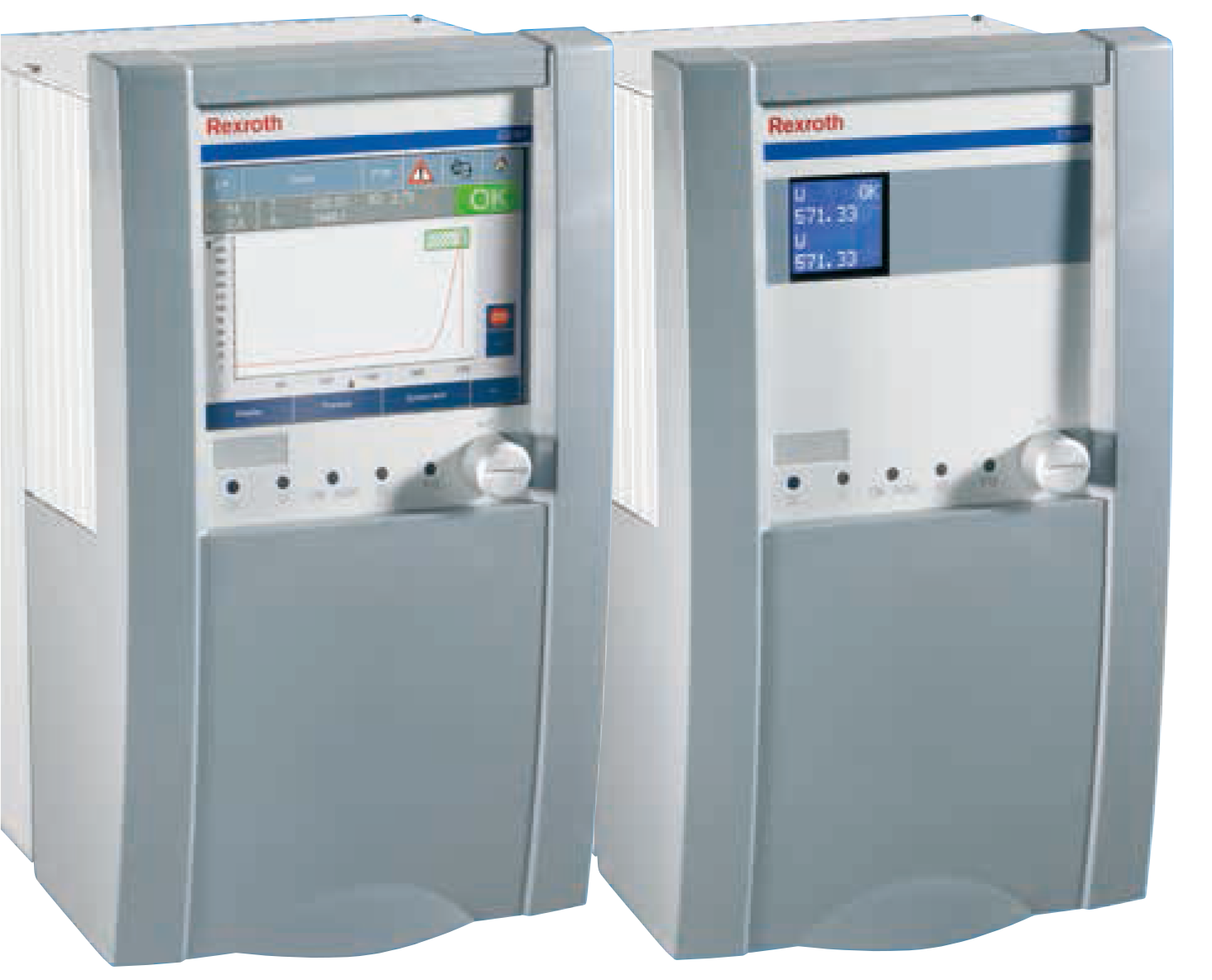

多种CS351紧凑型系统型号
CS351
. 尺寸(高 x 宽 x 深):358 x 210 x 253mm
. 悬挂极为方便,即使是在狭窄的空间
. 可拆卸的铰接式接口外罩
. 高度灵活,可升级,这归功于接口模块
. IP54防护级别
. 120伏和230伏供电
. 230伏电源连接电缆包含在交货范围内d
. 急停接口
. 漏电保护器(RCD)
. 无需工具即可跟换连接电缆
CS351...IL
. 集成逻辑电路(PLC)
. 可灵活编程,符合IEC61131-3规范
. 整个拧紧作业简单自动化
CS351...-G...紧凑型系统
. 带有触摸功能和广视角的高平质TFT
. 分辨率:640 x 480
. 实际数值显示
. 拧紧曲线图显示
. 参数更改
. 内置以太网接口
. 拧紧程序选择
CS351...-D...紧凑型系统
. 单显,带DVI接口
. 实际数值显示
. 连接外部DVI显示器和输入设备的接口
. 内置以太网接口
紧凑型系统,用于 型号 重量[kg] 订购编号
ErgoSpin CS351E-G 9.7 0 608 830 258
CS351E-D 9.5 0 608 830 257
CS351E-G IL 9.7 0 608 830 275
CS351E-D IL 9.5 0 608 830 274
Tightening spindle CS351S-G 9.7 0 608 830 255
CS351S-D 9.5 0 608 830 254
CS351S-G IL 9.7 0 608 830 277
CS351S-D IL 9.5 0 608 830 276
插槽和接口

为确保紧凑型系统与您现在以及将来的控制环境完美匹配,它包含了3个自由的接口模块插槽。交货时均配有假面板。另外,CS351E-D和CS351S-D紧凑型系统均配置有一个用于连接外部显示器的DVI接口以及相应的USB接口。

紧凑型系统,用于 现场总线/名称 型号 订购编号
A PROFIBUS DP IMpdp 0 608 830 266
DeviceNet IMdev 0 608 830 267
PROFINET IO IMpnio 0 608 830 272
EtherNet/IP IMenip 0 608 830 271
Modbus TCP IMmtcp 0 608 830 273
B 24 V I/O interface IM24V 0 608 830 259
Serial data interface IMser 0 608 830 260
X6C1 存储卡 CF350 3 608 877 428

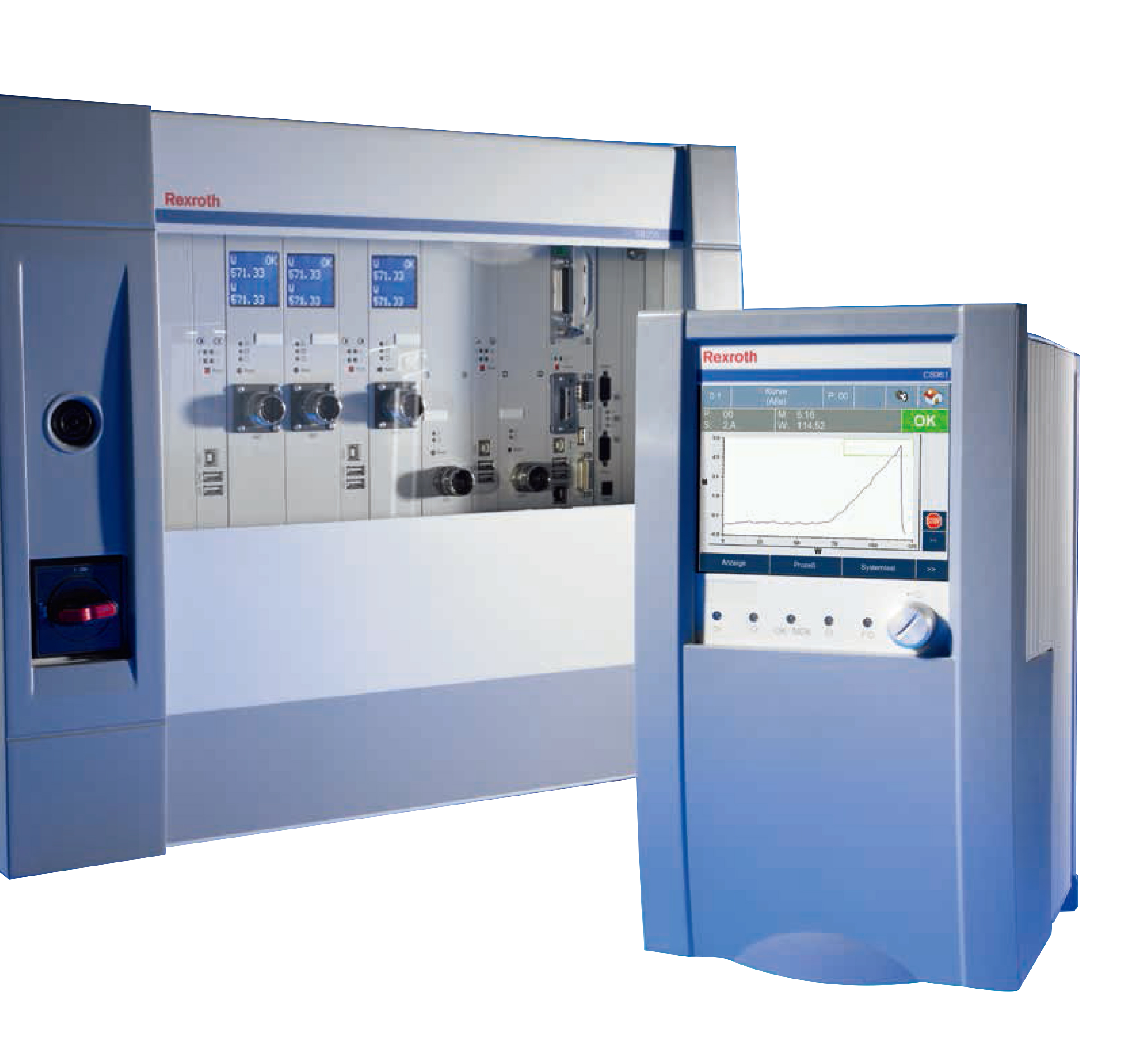

模块化系统

SB356系统箱和BT356卡架由非常坚固耐用的不锈钢制造,在模块化系统中由它们来支持控制电路和电源电路的运行。


出来VM350供电模块,每个BT/SB还配备了最多6个拧紧通道。拧紧通道由控制器SE352或SE352M与伺服放大器组成。一个SE控制模块可以最多同时控制2个伺服放大器,也就是说可以同时控制2个拧紧通道。伺服放大器可以用于固定式拧紧轴的LT35...,也可以是用于手枪式拧紧机ErgoSpin的LTU350/1。任何时候,都可以再SE352或SE352M上进行拧紧轴和ErgoSpin的混合操作。


KE350或KE350G IL 通信单位负责内部和外部的系统通信。它被插入BT/SB最右边的一个插槽占据原本来的第6个伺服放大器的位置。当KE350或KE350G IL被插入首个SB胡首个BT时,通过NK350、NK350S网络耦合器和NKL网络耦合电缆,可最多连接16个BT/SB.


KE350G IL集成了符合IEC 61131-3规范的逻辑电路(PLC),能够对整个拧紧工序灵活编程,为用户提供更多的自动化选择方案。


为基于安全以及电磁兼容性等原因,未使用的插槽必须用假面板封闭起来。



单个卡架/系统箱运用一般可包含最多5个拧紧通道和1个通信单元


BT     卡架
SB     系统箱
VM     供电模块
KE     通信单元
SE     控制单元
LT     用于拧紧轴的伺服放大器
LTU     用于ErgoSpin手持式拧紧机的伺服放大器
NK     网络耦合器

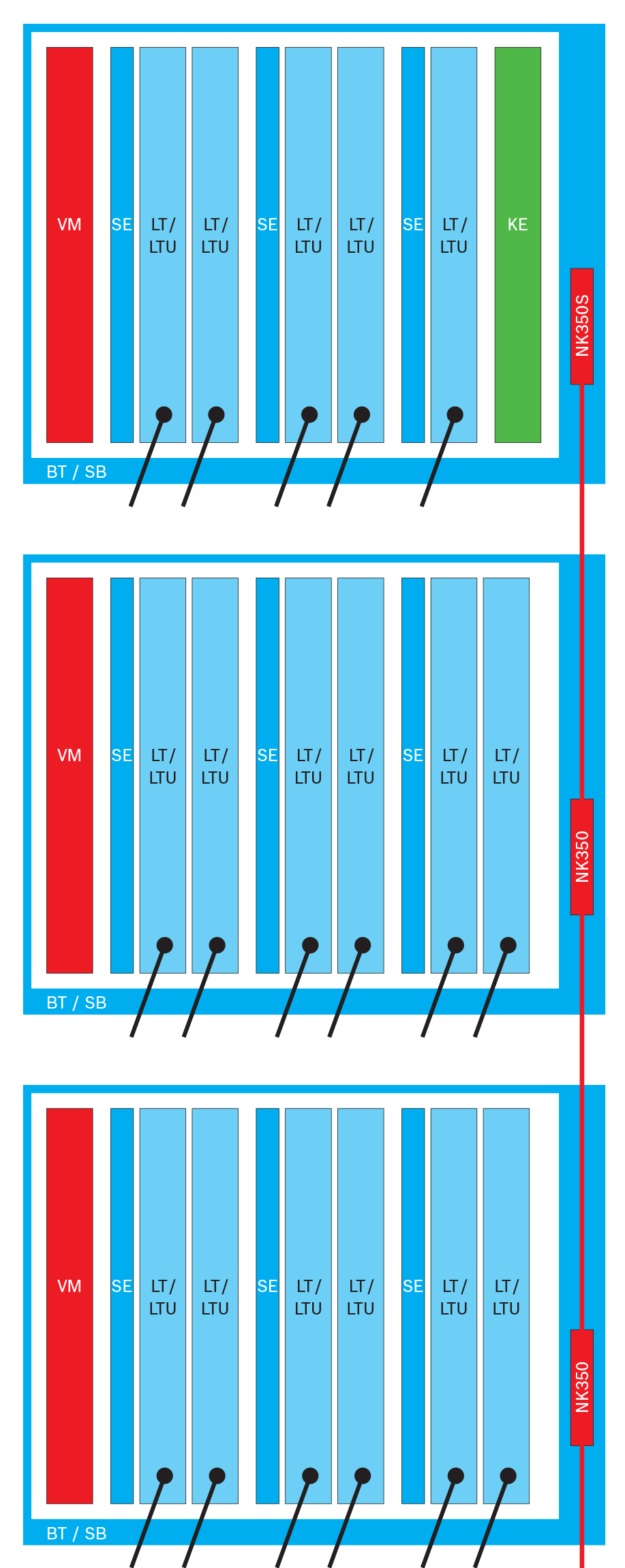

多个卡架/系统箱组合最多可集控40个拧紧通道

每个BT/SB最多6个拧紧通道

所有网络耦合电缆的最大总长度:150m

单根网络耦合电缆的最大总长度:50m

使用一个KE350最多可控制40个拧紧通道(最多16个网络耦合器)

点对点连接:预定义的物理状态

网络耦合器上的多色LED灯,用于显示网络状态

输入信号的类型和时序被处理,并输出给下一个NK350
